Стоит ли использовать краску по ржавчине 3-в-1 вместо полноценной подготовки металла?

Стоит ли использовать краску по ржавчине 3-в-1 вместо полноценной подготовки металла?
23.04.2026

Время на прочтение: 28 минут 26 секунд.

Содержание

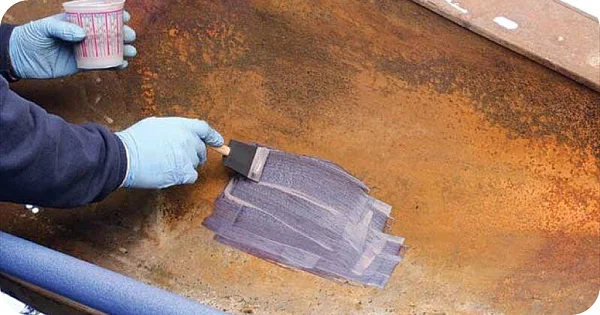

Краска по ржавчине 3-в-1 - продукт, в котором в одном составе объединены грунтовка, преобразователь ржавчины и финишная эмаль. Придумали эти материалы как ответ на трудоемкость классической окраски металла, где без нескольких суток работы не обойтись.


По традиционной технологии сначала наносят грунт, потом промежуточный слой, потом финишное покрытие - и между каждым этапом нужна сушка. Суммарно это 2-4 дня. С составом 3-в-1 весь процесс укладывается в 2-3 часа при нанесении двух слоев.

Главная идея - работа прямо по ржавчине. Производители утверждают, что состав можно наносить на слой коррозии толщиной до 50-100 мкм без полной зачистки. На практике это означает, что вместо шлифовки до чистого металла достаточно убрать рыхлые и осыпающиеся участки, а дальше материал справляется сам.

При двухслойном нанесении формируется защитная пленка толщиной около 60-80 мкм - это считается минимально достаточным уровнем защиты для эксплуатации на улице.

В основе механизма - несколько химических и физических процессов, которые происходят одновременно после нанесения.

Реакция с ржавчиной. В составе присутствуют вещества, которые вступают в реакцию с оксидами железа Fe₂O₃ и FeO(OH). После этой реакции рыхлая ржавчина превращается в плотный слой, который хуже пропускает влагу и кислород. Этот процесс называют пассивацией поверхности.

Грунтовочный эффект. Специальные компоненты в составе обеспечивают сцепление краски с металлом. Без них обычная эмаль на окисленной поверхности держалась бы плохо - отслаивалась бы уже через первый сезон.

Образование защитной пленки. После испарения растворителей связующие вещества полимеризуются и формируют покрытие, которое одновременно выполняет несколько задач:

  • защищает от влаги;
  • блокирует доступ кислорода к металлу;
  • устойчиво к ультрафиолету;
  • дает декоративный внешний вид.

Один слой дает толщину около 30-40 мкм, два слоя - 60-80 мкм. Первичное высыхание занимает 4-6 часов, полное - до 12 часов при температуре +20 °C.

Средний срок службы покрытия в уличных условиях - 3-5 лет. После этого защитные свойства начинают снижаться.

Полностью отказаться от подготовки поверхности при этом не получится. Грязь, масло и осыпающиеся участки ржавчины нужно убирать в любом случае - иначе покрытие просто не будет держаться.

Краска 3-в-1 - многокомпонентный материал. Каждая группа веществ отвечает за свою задачу:

  • Преобразователи ржавчины. Чаще всего это соединения на основе кислот или органических веществ - например, фосфорная кислота, дубильные вещества и их производные. Они реагируют с оксидами железа и переводят их в химически стабильные соединения.
  • Ингибиторы коррозии. Антикоррозионные добавки замедляют электрохимические процессы, создавая барьер на поверхности и снижая скорость дальнейшего окисления.
  • Связующие вещества. Полимерная основа, которая после высыхания образует прочную пленку. Именно от связующего зависят прочность, эластичность и долговечность покрытия.
  • Пигменты. Задают цвет и влияют на укрывистость. В составах используют оксид железа, диоксид титана и другие соединения.
  • Растворители. Регулируют вязкость при нанесении и испаряются после высыхания.
  • Вспомогательные добавки. Пластификаторы, стабилизаторы, модификаторы адгезии - они влияют на стойкость к перепадам температур, механическим нагрузкам и ультрафиолету.

Примерное соотношение компонентов выглядит так:

  • 20-40 % - связующее;
  • 10-30 % - пигменты и наполнители;
  • 20-40 % - растворители;
  • до 10 % - функциональные добавки.

Точные пропорции зависят от производителя и назначения конкретного материала.

Разница между двумя подходами - не только в количестве шагов, но и в итоговом качестве защиты.

Классическая схема выглядит так:

  • механическая очистка до степени Sa2-Sa2.5;
  • обезжиривание;
  • нанесение грунтовки с сушкой 12-24 часа;
  • промежуточный слой с сушкой;
  • финишная эмаль.

Суммарное время - от 48 до 96 часов.

Схема с составом 3-в-1:

  • удаление рыхлой ржавчины и загрязнений;
  • нанесение 1-2 слоев;
  • сушка 4-12 часов.

Экономия по времени - в 5-10 раз. Но вместе с упрощением технологии уходит часть качества.

При классической схеме защитный слой формируется прямо на чистом металле. При работе с составом 3-в-1 между металлом и краской остается преобразованный слой ржавчины, который может иметь неоднородную структуру. Это создает слабые места в покрытии.

Разница в сроках службы ощутимая. Полноценная многослойная система при нормальных условиях держится 8-15 лет, суммарная толщина покрытия может доходить до 120-200 мкм. У материала 3-в-1 толщина - 60-80 мкм, срок - 3-5 лет.

По области применения картина тоже разная. Состав 3-в-1 логично использовать там, где нужна скорость и достаточен средний срок защиты:

  • заборы и ворота;
  • гаражи и хозпостройки;
  • трубы и металлические конструкции;
  • сельскохозяйственная техника.

Классические системы применяют там, где цена ошибки высока:

  • мосты и несущие металлоконструкции;
  • промышленные объекты;
  • резервуары и емкости под давлением.

Экономический момент. На первый взгляд краска 3-в-1 выгоднее - один материал вместо трех. Но если смотреть на весь цикл эксплуатации, через 3-5 лет придется красить заново. Классическая система при тех же условиях спокойно работает 10 лет и дольше. По итогу суммарные затраты могут оказаться сопоставимыми или даже выше при использовании 3-в-1.


Этот материал не универсальное решение на все случаи жизни. У него есть четкая ниша - объекты со средними требованиями к защите, где скорость работы перевешивает необходимость максимальной долговечности.

В технической практике выбор в пользу состава 3-в-1 определяется сразу несколькими факторами:

  • степень коррозии на момент начала работ;
  • нужный срок службы покрытия;
  • уровень нагрузки на конструкцию;
  • агрессивность внешней среды;
  • бюджет и временные рамки.

При умеренных условиях эксплуатации и отсутствии химически агрессивной среды состав 3-в-1 дает вполне приемлемый результат. Срок службы - около 3-5 лет, а при аккуратном нанесении в 2-3 слоя общей толщиной 70-90 мкм и благоприятных условиях может дотянуть до 6-7 лет.

Поверхности с легкой коррозией

Главный сценарий для этого материала - металл с уже начавшейся, но не запущенной коррозией. Легкое окисление можно распознать по нескольким признакам:

  • толщина слоя ржавчины не превышает 50-80 мкм;
  • нет глубоких раковин и разрушений металла;
  • окисление равномерное, без крупных отслаивающихся фрагментов;
  • прочность основы сохранена.

Такая картина типична для металлоконструкций, которые 2-5 лет эксплуатировались без окраски или с поврежденным покрытием.

Перед нанесением состава потребуется минимальная подготовка: убрать рыхлую ржавчину щеткой или шлифовкой, смахнуть пыль, обезжирить поверхность. Зачищать металл до блеска не нужно - это и есть главное преимущество по сравнению с классической технологией. Подготовительные работы сокращаются примерно на 60-80 %.

Два слоя с интервалом 4-6 часов формируют пленку толщиной 60-80 мкм. Этого хватит, чтобы остановить развитие коррозии на несколько лет при условии, что поверхность не контактирует постоянно с влагой или химией.

Если ржавчина уходит глубже 100 мкм или есть очаги разрушения металла - состав 3-в-1 не справится. В таких случаях нужна полная очистка и классическая схема окраски.

Временные конструкции и ремонтные работы

Второй понятный случай применения - временные объекты или локальный ремонт, где никто не ставит задачу получить защиту на 10-15 лет. Речь о таких объектах, как:

  • строительные ограждения и временные каркасы;
  • складские конструкции;
  • хозяйственные постройки;
  • элементы, которые планируется заменить через 2-4 года.

Здесь логика простая - тратить деньги и время на пескоструйную обработку с полноценной грунтовкой экономически бессмысленно. Стоимость подготовки нередко превышает цену самой конструкции.

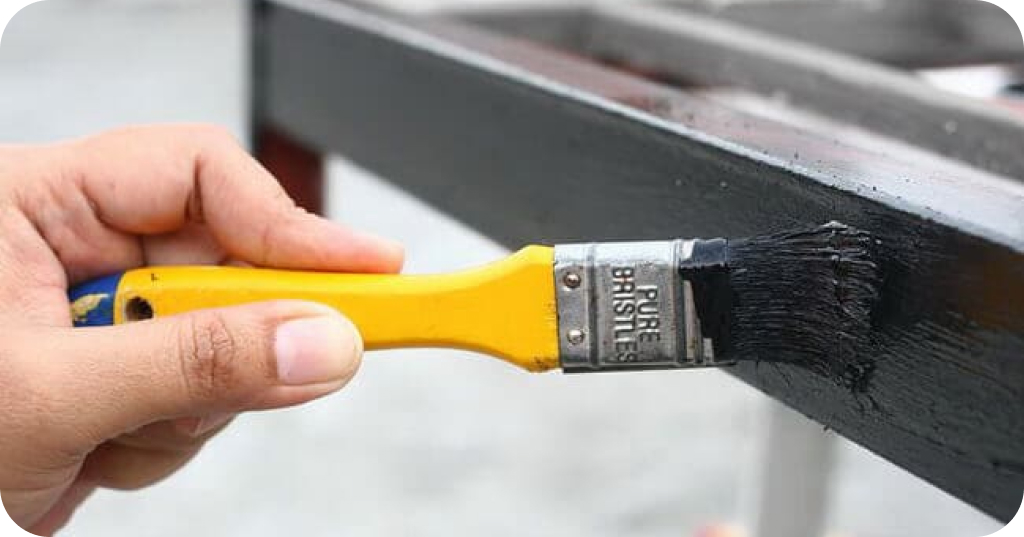

Краска 3-в-1 позволяет закрыть весь объем работ за один день:

  • подготовка поверхности - 1-2 часа;
  • первый слой - 30-60 минут;
  • межслойная сушка - 4-6 часов;
  • второй слой - до 1 часа.

Через 8-12 часов конструкция уже получила базовую защиту.

Отдельно стоит упомянуть точечный ремонт. Когда на окрашенной конструкции появились сколы, трещины или локальные очаги ржавчины, не нужно перекрашивать все целиком. Достаточно обработать только проблемные участки. Объем работ при этом сокращается на 70-90 %, а результат - восстановленный внешний вид и рабочая защита - достигается за несколько часов.

Где долговечность не в приоритете

Краска 3-в-1 закономерно занимает свою нишу там, где требования к сроку службы невысокие. Типичные условия для ее применения:

  • умеренный климат без постоянной высокой влажности;
  • нет контакта с солями, кислотами, щелочами;
  • вода попадает на поверхность редко;
  • механические нагрузки минимальные.

На практике это заборы, ворота, калитки, металлические навесы, гаражные конструкции, декоративные элементы. При таких условиях покрытие в 2-3 слоя толщиной до 80-100 мкм держится 3-5 лет без заметных дефектов.

Стоит учитывать, что при усложнении условий срок службы резко падает. Если влажность постоянно выше 80 %, поверхность контактирует с дорожными реагентами или находится в промышленной атмосфере с перепадами температур от −30 °C до +40 °C - покрытие деградирует за 1-2 года.

Именно поэтому в промышленности и на ответственных объектах состав 3-в-1 как основная система защиты практически не применяется. Там ему отводят вспомогательную роль - закрыть временный участок или провести срочный ремонт до полноценного восстановления покрытия.

При всем удобстве состава 3-в-1 есть ситуации, где отказ от полноценной подготовки металла оборачивается быстрым разрушением покрытия. Коррозия возвращается уже через 6-12 месяцев, и вся сэкономленная время уходит на переделку.

Три фактора определяют, можно ли использовать упрощенную схему или нет - физическое состояние металла, уровень ответственности конструкции и агрессивность среды эксплуатации. Если хотя бы один из них выходит за допустимые пределы, состав 3-в-1 не подходит.

В таких случаях классическая подготовка поверхности предполагает:

  • очистку до степени Sa2 или Sa2.5;
  • удаление 95-99 % продуктов коррозии;
  • создание шероховатости для адгезии;
  • нанесение многослойной системы толщиной 120-200 мкм.

Такая схема дает срок службы 10-15 лет и дольше даже в сложных условиях.

Глубокая и запущенная коррозия

Самый жесткий запрет на применение состава 3-в-1 - это работа с сильно поврежденным металлом. Признаки того, что ситуация вышла за допустимые рамки:

  • толщина ржавчины превышает 100-150 мкм;
  • есть раковины и язвы глубиной от 0,1 до 1 мм;
  • металл начал отслаиваться;
  • прочность конструкции снизилась;
  • поверхность неоднородная, с явными провалами.

На этой стадии ржавчина уже не поверхностный слой - она стала частью разрушенного металла. Преобразователи в составе 3-в-1 проникают на глубину лишь нескольких микрон и не способны стабилизировать такую основу. Под покрытием остаются активные очаги коррозии, которые продолжают работу.

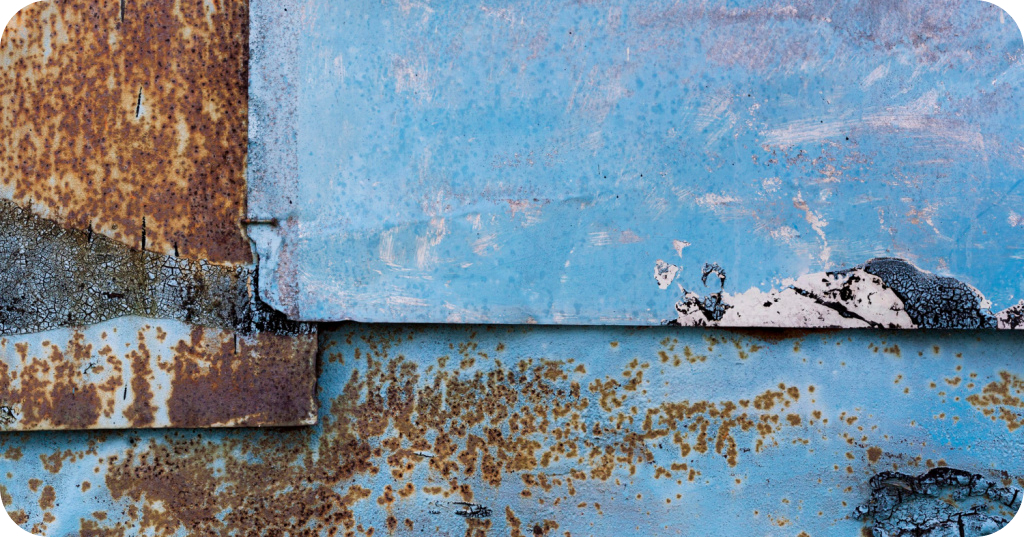

Дальнейшее развитие событий предсказуемо: через 3-6 месяцев появляются пузыри, через 6-12 месяцев начинается отслаивание, а через 1-2 года покрытие разрушается полностью.

При глубокой коррозии без механической или абразивной очистки до чистого металла не обойтись. В промышленности для этого используется пескоструйная обработка - она удаляет до 98-99 % оксидов и формирует равномерную поверхность с нужной шероховатостью. Без этого этапа ни один состав не даст долговременной защиты.

Ответственные конструкции

Второй случай, где состав 3-в-1 не применяется - объекты с высокой степенью ответственности:

  • несущие металлоконструкции зданий;
  • мосты и эстакады;
  • резервуары и емкости;
  • опоры линий электропередачи;
  • промышленное оборудование.

Для таких объектов требования однозначные - срок службы покрытия не менее 10-15 лет, стабильная адгезия на протяжении всего периода, устойчивость к механическим нагрузкам и предсказуемое поведение системы в целом.

Состав 3-в-1 этого уровня контроля не дает. Все функции объединены в одном слое, и оценить качество каждого из них отдельно невозможно. Суммарная толщина покрытия не превышает 80-100 мкм, тогда как для ответственных конструкций норма - 150-250 мкм и выше.

При использовании упрощенной схемы на таких объектах возникают характерные проблемы: скрытая коррозия под покрытием, потеря сцепления через 2-3 года, локальные разрушения, которые сложно заметить на ранней стадии.

В нормативной документации для промышленных объектов, как правило, прямо прописано требование полной очистки поверхности и многослойной системы окраски. Применение состава 3-в-1 в таких условиях просто не соответствует этим требованиям.

Высокая влажность и агрессивная среда

Третья группа ограничений - условия эксплуатации. Даже при умеренной степени коррозии металл деградирует быстро, если среда неблагоприятная. К таким условиям относятся:

  • влажность воздуха выше 75-80 % на постоянной основе;
  • прямой и частый контакт с водой;
  • морской климат с солевыми аэрозолями;
  • промышленная атмосфера с кислотными или щелочными выбросами;
  • контакт с дорожными реагентами и солями.

В подобных условиях скорость коррозии возрастает в 2-5 раз по сравнению с сухим климатом. Защитная пленка толщиной 60-80 мкм, которую формирует состав 3-в-1, со временем становится проницаемой для влаги и кислорода. При постоянном агрессивном воздействии это происходит достаточно быстро: через 6-12 месяцев в покрытии образуются микротрещины, начинается диффузия влаги, и под пленкой активизируется коррозия.

Итог - повторная окраска через 1-3 года.

Для сравнения, в таких условиях применяют многослойные системы с антикоррозионным грунтом, промежуточным слоем и финишным покрытием. Общая толщина достигает 150-300 мкм - в 2-3 раза больше, чем у состава 3-в-1. Это резко снижает проницаемость и продлевает срок службы до 10-15 лет.

Если пренебречь этими условиями и все равно использовать упрощенный вариант, защита станет краткосрочной. В агрессивной среде ее может хватить всего на 1-2 года - после чего цикл начинается заново.



Полноценная подготовка металла - это набор технологических операций, цель которых создать чистую, стабильную поверхность, готовую к окраске. В отличие от схемы с составом 3-в-1, здесь каждый этап выполняется отдельно, что позволяет контролировать качество на каждом шаге и получить покрытие, которое служит в разы дольше.

Такую систему применяют в промышленности, строительстве и при защите металлоконструкций, где нужен срок эксплуатации 10-15 лет без капитального ремонта. При правильном выполнении всех этапов покрытие выдерживает перепады температур от −40 °C до +60 °C, влажность до 100 % и воздействие агрессивных сред.

Полный цикл подготовки и окраски занимает от 24 до 96 часов в зависимости от условий и используемых материалов. Суммарная толщина защитной системы составляет от 120 до 250 мкм, а в сложных условиях может доходить до 300 мкм.

Главная задача - полностью устранить факторы, провоцирующие коррозию, и создать прочную многослойную защиту, где каждый слой выполняет свою конкретную роль.

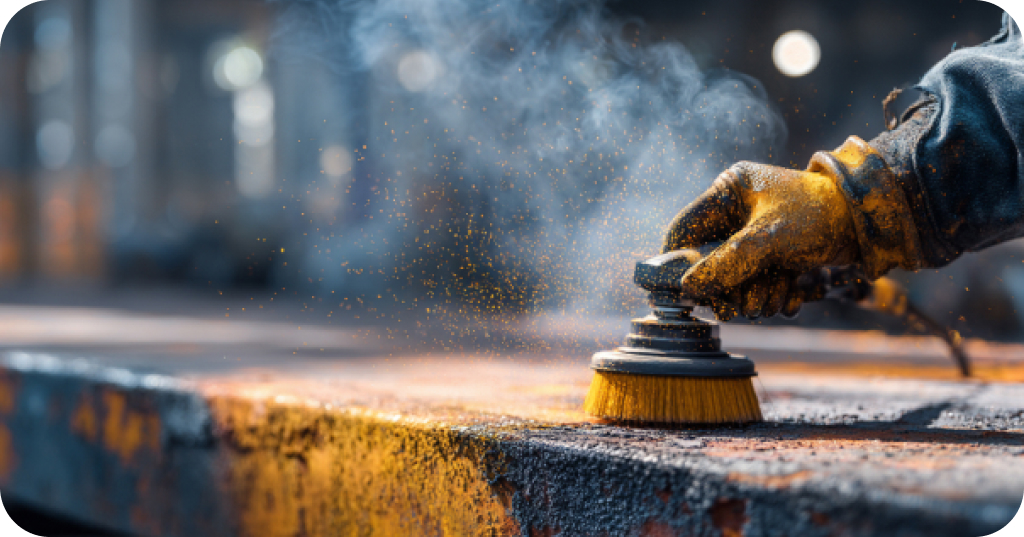

Очистка от ржавчины

Это самый значимый этап, от которого зависит 70-80 % долговечности всей системы окраски. Существует несколько степеней очистки:

  • St2 - ручная или механическая обработка;
  • St3 - более интенсивная механическая очистка;
  • Sa2 - абразивная очистка средней степени;
  • Sa2.5 - почти полное удаление ржавчины, до 95-99 %.

Для ответственных конструкций применяют уровень Sa2.5 - поверхность становится практически чистой, с минимальными остатками оксидов.

Методы очистки различаются по интенсивности и результату:

  • ручная обработка металлическими щетками;
  • механическая шлифовка;
  • пескоструйная или дробеструйная обработка.

Пескоструйная очистка - наиболее эффективный вариант. Она удаляет ржавчину, старую краску и загрязнения, а заодно создает шероховатость поверхности в диапазоне 30-70 мкм. Эта шероховатость увеличивает площадь контакта и улучшает сцепление последующих слоев.

После очистки поверхность должна быть без пыли, масла, жира и влаги - с равномерной текстурой по всей площади. Если этот этап пропустить или выполнить частично, даже высококачественный материал не обеспечит длительной защиты.

Грунтование

После очистки на металл наносят грунтовку. Этот слой решает несколько задач одновременно, и именно здесь кроется принципиальное отличие от схемы 3-в-1, где грунтовочная функция лишь частично присутствует в общем составе.

Грунт выполняет следующие функции:

  • создает высокую адгезию непосредственно к металлу;
  • замедляет электрохимические процессы коррозии за счет антикоррозионных пигментов;
  • выравнивает поверхность;
  • формирует надежную основу для финишных слоев.

Толщина одного слоя грунта - 40-80 мкм. В некоторых системах наносят 1-2 слоя, суммарная толщина при этом достигает 100 мкм. Межслойная сушка занимает 6-12 часов, полное высыхание - до 24 часов.

Грунт наносится только на чистый металл. Если между ним и основой остается ржавчина, эффективность резко падает - смысл этапа теряется. Хорошо нанесенный грунт способен защищать металл даже без финишного слоя в течение 1-2 лет, что наглядно показывает его роль в системе.

Финишное покрытие

Финишная эмаль - внешний слой, который одновременно защищает и придает конструкции нужный вид. На него ложится основная нагрузка от внешней среды.

Финишный слой отвечает за:

  • защиту от влаги и блокировку кислорода;
  • устойчивость к ультрафиолету;
  • сопротивление механическим повреждениям;
  • декоративный результат.

Эмаль наносят в 1-2 слоя, каждый толщиной 40-60 мкм. Суммарная толщина финишного покрытия - около 80-120 мкм.

В итоге формируется многослойная система: грунт 40-100 мкм плюс финишное покрытие 80-120 мкм. Суммарно - 120-220 мкм, что в 2-3 раза превышает показатели состава 3-в-1. Такая толщина существенно снижает проницаемость для влаги и кислорода - в лабораторных условиях снижение диффузии достигает 3-5 раз по сравнению с однослойными покрытиями.

Срок службы подобной системы - 10-15 лет в умеренных условиях и 7-10 лет в агрессивной среде при правильном подборе материалов.

При этом технология нанесения требует соблюдения нескольких условий:

  • контроль толщины каждого слоя;
  • выдержка времени сушки между слоями;
  • соблюдение температурного режима при нанесении.

Нарушение даже одного из этих параметров может сократить срок службы на 30-50 % - даже если материалы использовались качественные.


Сравнивать эти два подхода как "дешевый" и "дорогой" варианты одного процесса - неверно. Речь о принципиально разной философии защиты металла. Один вариант заточен под скорость и простоту, второй - под максимальный срок службы и предсказуемый результат. Разница проявляется сразу в нескольких параметрах.

Срок службы

Здесь цифры говорят сами за себя.

Состав 3-в-1 в типичных условиях служит 3-5 лет. При строгом соблюдении технологии нанесения и в благоприятных условиях отдельные системы дотягивают до 8 лет на улице и дольше 10 лет внутри помещений. Толщина покрытия при этом составляет 60-100 мкм.

Классическая схема дает 10-15 лет в стандартных условиях, а в промышленности при правильно подобранной системе этот показатель превышает 15 лет. Толщина покрытия - 120-250 мкм.

Разрыв в 2-3 раза объясняется физикой процесса. Многослойная система формирует более плотный барьер, через который влага и кислород проникают значительно медленнее.

Защита от коррозии

По уровню защиты разница еще нагляднее.

Состав 3-в-1 работает по остаточной ржавчине, стабилизируя ее верхний слой через химическую реакцию, и формирует единый защитный барьер. У этого подхода есть конкретные ограничения:

  • нельзя наносить по рыхлой или глубокой ржавчине;
  • результат зависит от равномерности прошедшей реакции;
  • под покрытием сохраняется риск скрытой коррозии.

Классическая схема убирает ржавчину полностью - до 95-99 % - и обеспечивает прямой контакт грунта с чистым металлом. Несколько барьерных слоев дают более стабильную защиту, меньшую проницаемость для влаги и предсказуемое поведение покрытия на протяжении всего срока службы.

В агрессивной среде разрыв становится особенно заметным. Состав 3-в-1 может терять защитные свойства уже через 1-3 года, тогда как классическая система при правильном подборе материалов работает значительно дольше.

Стоимость и трудозатраты

Экономику работ формируют три составляющие: стоимость материалов, время выполнения и трудозатраты.

Состав 3-в-1 сокращает время работ на 30-80 %, уменьшает количество слоев с трех до двух и позволяет закрыть объект за 8-12 часов вместо 48-72. Общий расход материалов снижается примерно на 30 %. При этом сама краска стоит на 30-50 % дороже обычной эмали.

Классическая схема требует больше материалов, времени и квалифицированной подготовки поверхности. На крупных объектах подготовительные работы могут занимать до 50-70 % всех затрат.

Итоговый экономический расчет зависит от горизонта планирования:

  • при разовых работах на простых объектах состав 3-в-1 чаще оказывается дешевле;
  • при долгосрочной эксплуатации классическая схема выгоднее - за счет меньшего количества перекрасок за тот же период.

Внешний вид

Этот параметр часто недооценивают, а разница между подходами проявляется со временем.

Состав 3-в-1 скрывает мелкие дефекты, дает равномерный декоративный слой и выпускается в широкой цветовой гамме. Из-за нанесения по частично корродированной поверхности возможны небольшие неровности, а через несколько лет на покрытии могут появляться пятна и неоднородность.

Классическая система наносится на полностью очищенный металл, что дает более ровную поверхность и стабильный цвет на протяжении всего срока службы. Многослойное покрытие лучше держит внешний вид при воздействии ультрафиолета, механических нагрузках и перепадах температур.

Разрыв становится хорошо виден через 2-3 года эксплуатации. Упрощенное покрытие начинает терять однородность раньше, тогда как классическая система сохраняет первоначальный вид значительно дольше.

Состав 3-в-1 нередко воспринимают как универсальное решение для любого металла. На практике его свойства напрямую зависят от условий применения, толщины покрытия и состояния поверхности. При грамотном использовании результат вполне приемлемый, при нарушении технологии - покрытие деградирует быстро.

Оценка этого материала всегда строится на одном балансе: скорость работ против срока службы.

Преимущества

Главное достоинство - сокращение количества операций. Вместо трех-четырех этапов остается один-два, время работ уменьшается на 50-80 %, и весь процесс укладывается в 8-12 часов вместо двух-трех суток. Отдельная грунтовка не нужна.

На практике это означает, что один человек с валиком или кистью при расходе 100-150 г/м² на слой покрывает 20-30 м² за час. Дополнительные плюсы:

  • допускается нанесение на ржавчину толщиной до 50-80 мкм;
  • не требуется пескоструйная очистка;
  • подходит для труднодоступных мест;
  • снижены требования к инструменту и оборудованию.

При небольших объемах работ экономия может достигать 20-40 % за счет уменьшения затрат на подготовку и сокращения времени. Один состав работает и как грунт, и как финишное покрытие - это упрощает закупку и логистику.

Для бытовых и хозяйственных задач, где срок службы 3-5 лет считается достаточным, этих характеристик вполне хватает.

Недостатки

Главный минус - срок службы заметно короче, чем у классической системы:

  • 3-5 лет в обычных условиях;
  • 1-3 года при высокой влажности;
  • менее 2 лет при нарушении технологии нанесения.

Второй момент - ограниченная глубина защиты. Часть ржавчины остается под покрытием, реакция преобразователя не всегда проходит равномерно, и под пленкой может продолжаться скрытая коррозия. Толщина покрытия - 60-100 мкм - в 1,5-2,5 раза меньше, чем у многослойных систем, что снижает барьерные свойства.

Среди других ограничений стоит отметить:

  • высокую чувствительность к качеству подготовки поверхности;
  • снижение адгезии при наличии загрязнений;
  • риск отслаивания через 1-2 года;
  • менее предсказуемый итоговый результат.

Есть и экономический нюанс - повторная окраска через 3-5 лет увеличивает суммарные затраты, и в долгосрочной перспективе классическая схема нередко оказывается выгоднее.


Плохая репутация этого материала у части мастеров чаще всего связана не с самим составом, а с нарушением технологии. Неправильные действия легко сокращают срок службы покрытия с 5 лет до 1-2.

Нанесение на рыхлую ржавчину

Это самая распространенная ошибка. Рыхлый, отслаивающийся слой ржавчины имеет слабое сцепление с металлом, пустоты внутри и неоднородную структуру. При нанесении краски без очистки адгезия формируется не с металлом, а с этим нестабильным слоем. Под покрытием остаются воздух и влага, и разрушение начинается быстро: пузыри появляются через 2-6 месяцев, отслаивание - через 6-12, а через год-два покрытие разрушается полностью. Никакая толщина слоя эту проблему не решит - основа нестабильна.

Минимальное требование - убрать всю рыхлую ржавчину до плотного слоя перед нанесением.

Пропуск подготовки поверхности

Распространено заблуждение, что состав 3-в-1 не требует никакой подготовки. Это не так. Масло, жир, пыль, грязь, остатки старой краски и влага на поверхности снижают адгезию на 30-70 % каждый. Жирная поверхность может полностью исключить сцепление, пыль образует разделительный слой, влага вызывает пузыри. Покрытие без подготовки начинает разрушаться уже через 3-6 месяцев.


Базовая подготовка занимает 20-40 минут, при этом увеличивает срок службы в 1,5-2 раза. Минимальный набор действий:

  • очистка от загрязнений;
  • обезжиривание поверхности;
  • удаление отслаивающихся участков.

Неподходящие условия нанесения

Условия окружающей среды напрямую влияют на результат. Оптимальные параметры - температура от +10 до +25 °C и влажность не выше 70 %.

При отклонениях начинаются проблемы. При температуре ниже +5 °C замедляется высыхание и ухудшается формирование пленки. При влажности выше 80 % появляется конденсат, нарушается адгезия и образуются пузыри. При жаре выше +30 °C краска пересыхает слишком быстро, и сцепление между слоями ухудшается.

Отдельный момент - межслойная сушка. Если второй слой наносится раньше чем через 3-4 часа, растворитель не успевает испариться, структура покрытия ослабевает, и вероятность трещин резко растет.

Нарушение условий нанесения сокращает срок службы в 2-3 раза - даже если материал качественный и поверхность подготовлена правильно.

Выбор между составом 3-в-1 и классической системой определяется не личными предпочтениями, а условиями эксплуатации и требованиями к сроку службы. Один и тот же материал отлично справляется в бытовых задачах и полностью проваливается там, где нагрузка выше. При неправильном выборе срок службы покрытия на одинаковом металле может отличаться в 3-5 раз.

Забор, гараж, хозпостройки

Для бытовых конструкций состав 3-в-1 - разумный выбор. Типичные условия здесь вполне укладываются в его возможности: умеренная влажность, отсутствие постоянного контакта с водой, невысокая механическая нагрузка, горизонт эксплуатации 3-7 лет без капитального ремонта.

При нанесении в два слоя покрытие служит 3-5 лет, вся работа делается за один день, сложная подготовка не нужна. Даже если через 4-5 лет придется красить заново, это не требует больших затрат.

Классическая система для таких объектов используется реже - подготовка занимает больше времени, стоимость работ вырастает в 1,5-2 раза, а разница в сроке службы для забора или гаража не всегда принципиальна.

Автомобиль

Для наружных элементов кузова состав 3-в-1 как основное покрытие практически не применяется. Автомобильная окраска требует многослойной системы с антикоррозионным грунтом, выравнивающим слоем, базовой краской и лаком - суммарная толщина достигает 150-250 мкм. Состав 3-в-1 не дает ровной поверхности, хуже держится при вибрациях и быстро разрушается от дорожных реагентов. При контакте с дорожной химией такое покрытие может прослужить всего 1-3 года.

Допустимое применение - только вспомогательные задачи:

  • обработка скрытых полостей и внутренних элементов;
  • временный ремонт поврежденных участков;
  • защита зон, которые не видны снаружи.

Промышленные объекты

В промышленности состав 3-в-1 применяется ограниченно. Требования к таким объектам - срок службы 10-15 лет, высокая устойчивость к агрессивной среде, контроль качества каждого слоя. Для этого используют многослойные системы толщиной 150-300 мкм.

Состав 3-в-1 здесь не подходит по нескольким причинам: нельзя контролировать каждый слой отдельно, толщина покрытия недостаточная, существует риск скрытой коррозии. На промышленных объектах дефекты при его использовании появляются уже через 1-3 года, после чего начинается цикл постоянного обслуживания с растущими расходами.

Оправданное применение в промышленности - временная защита, второстепенные элементы и срочный ремонт без остановки производства.

В профессиональной среде состав 3-в-1 оценивают как удобный инструмент для конкретных задач, а не как универсальное решение. Разброс результатов у пользователей большой, и причина почти всегда одна - соблюдение или нарушение технологии.

Среди положительных наблюдений выделяются хорошая укрывистость, простота нанесения и возможность работы прямо по ржавчине. Пользователи отмечают, что состав хорошо ложится на металл при бытовых задачах.

С другой стороны, при нарушении технологии картина иная - трещины через 2-12 месяцев, ухудшение внешнего вида, а в отдельных случаях полное разрушение покрытия при контакте с водой.

Общая закономерность: при правильном нанесении - 3-5 лет службы, при ошибках - 1-2 года или меньше. Разница достигает 2-3 раз при использовании одного и того же материала.


Почему производители говорят об универсальности

Заявления "3 в 1" отражают реальные свойства состава, но содержат маркетинговую составляющую. Производители действительно объединяют в одном материале преобразователь ржавчины, грунтовочный слой и декоративное покрытие - это работает, но в определенных границах.

За заявлениями об универсальности стоят понятные причины: один продукт вместо трех снижает барьер входа для непрофессионального применения и повышает привлекательность на конкурентном рынке. При этом сами производители в инструкции указывают ограничения - необходимость удалить рыхлую ржавчину, требования к толщине слоя и зависимость от условий нанесения. Универсальность работает только в пределах бытовых и средних условий эксплуатации.

Можно ли наносить без зачистки?

Полностью без зачистки - нельзя. Плотную ржавчину можно оставить, зачищать до блеска не нужно. Но рыхлые участки, грязь, пыль и жир убрать обязательно. Даже тонкий слой загрязнений снижает адгезию на 30-70 %. Отсутствие любой подготовки сокращает срок службы до 1-2 лет.

Сколько держится покрытие?

Зависит от условий и качества нанесения. При нормальных условиях - 3-5 лет, на улице при высокой влажности - 2-3 года, при аккуратном нанесении и защите от влаги - до 5-7 лет. При нарушении технологии - 6-12 месяцев, иногда меньше года. Разница между правильным и неправильным нанесением одного и того же состава достигает 3-4 раз.

Можно ли перекрывать обычной краской?

Да, с соблюдением нескольких условий. Нужно дождаться полного высыхания - обычно 12-24 часа, проверить адгезию и при необходимости слегка зашлифовать поверхность. Без этого возможны отслоения и плохое сцепление слоев.

На практике распространена комбинированная схема: первый слой - состав 3-в-1, второй - обычная эмаль. Это сохраняет скорость работ, улучшает внешний вид и увеличивает срок службы на 20-40 % по сравнению с чистым 3-в-1. Полноценной системе окраски такая комбинация все равно уступает по долговечности.

Читайте также:


Другие статьи

Смотреть все статьи
Расход краски на 1 м² - таблица по типам поверхностей
06.02.2026

Расход краски на 1 м² - таблица по типам поверхностей

Время на прочтение: 23 минуты 46 секунд

Читать
Термостойкие краски: применение и особенности
24.12.2025

Термостойкие краски: применение и особенности

Актуальная информация на: 24.12.25

Читать
Для чего нужна пропитка для дерева: защита от влаги, гниения и огня
14.11.2025

Для чего нужна пропитка для дерева: защита от влаги, гниения и огня

Время прочтения: ~23:00 минуты

Дата публикации: 14.11.25

Читать
категории
Товары
Бренды
Образцы цветов
Веер ( палитра)
Цвет
Главная Каталог
Корзина Контакты Меню
По типу товара По брендам
СтройХит в ТЦ "Гвоздь"
г. Москва, Волоколамское шоссе, дом 103
Ежедневно
с 9:00 до 19:00
ст. Тушинская
+7 (495) 649-65-60
ст. Волоколамская
+7 (977) 100-11-44
СтройХит на Мичуринском
г. Москва, Мичуринский проспект, Олимпийская Деревня, дом 3
Ежедневно
с 9:00 до 19:00
ст. Мичуринский проспект
+7 (495) 374-80-33
ст. Озерная
+7 (977) 100-11-14
Мы используем cookie-файлы, чтобы вам было проще работать с сайтом
Хорошо
